Winder
Was kann der
WINDER
Mit der intelligenten Geschwindigkeitskontrolle sorgt unsere Aufwicklungsmaschine für präzise und perfekt aufgerolltes Filament in deiner Produktion.
Sobald unser intelligentes System merkt, dass keine Spannung mehr auf dem Filament ist, passt sich die Geschwindigkeit automatisch an. So ist der Winder sehr einfach zu bedienen und kompatibel mit fast jedem Filament Extruder.
Wenn du selbst Filament herstellen willst, ist unser Winder die perfekte Maschine für dich.

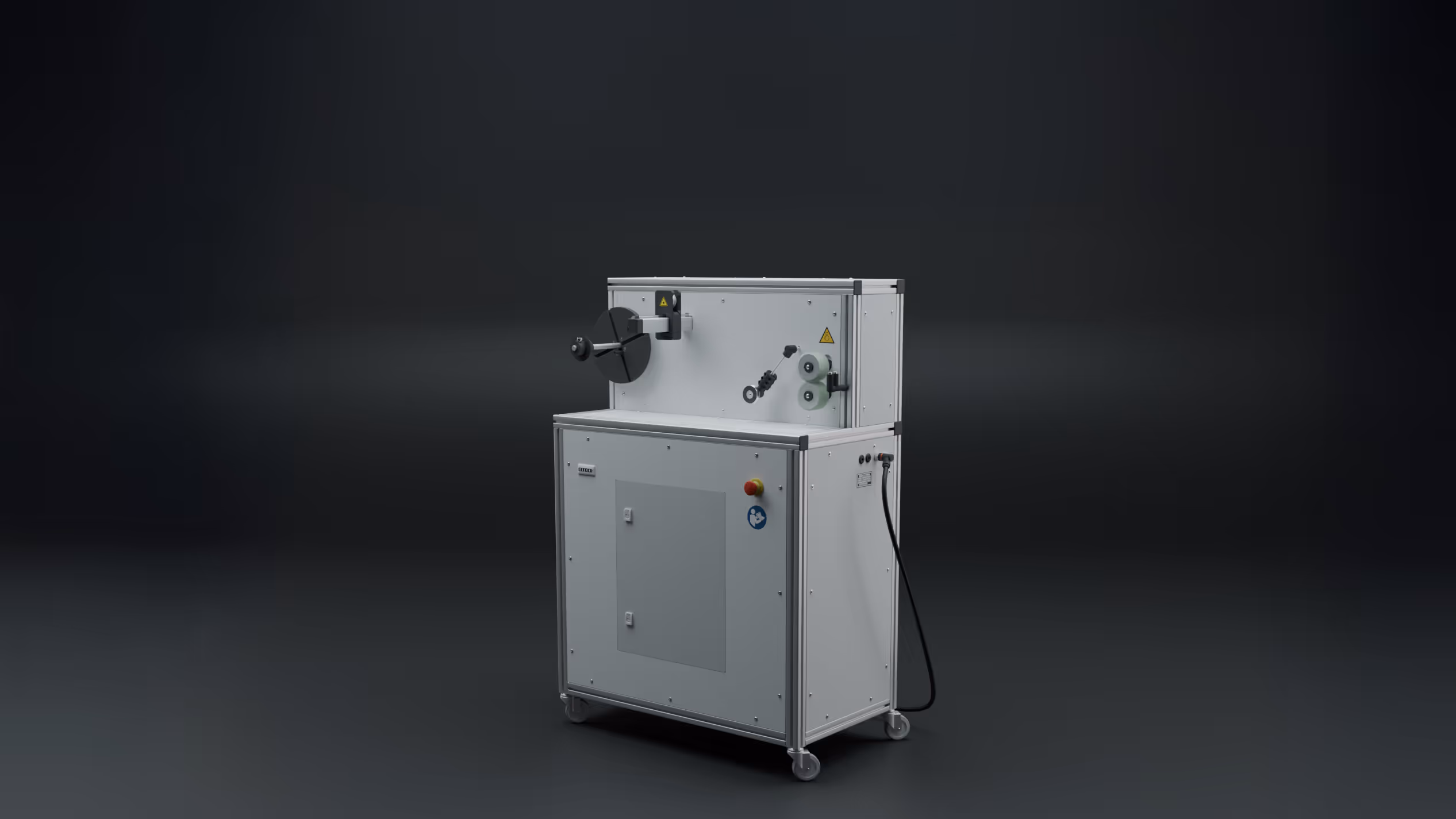

Der QiTech Winder ist eine Maschine, mit der man Filament entweder frisch aus dem Extruder aufwickeln, oder von einer, auf die andere Spule Filament umspulen kann.
Er besteht aus einer Zieh-Einheit, einer Filamentführung und der Spulachse.
Durch das Einstellen der Zuggeschwindigkeit kann bei noch heißem Filament die Dicke angepasst werden. Die Filamentführung garantiert schließlich die gleichmäßige Verteilung auf der Spule.
Überwache, steuere und synchronisiere deinen Winder mit dem Extruder und der QiTech Lasermessung — alles in einem zentralen, übersichtlichen System. QiTech Control läuft Linux-basiert auf einem Industrie-Touchpanel und erkennt und synchronisiert alle angeschlossenen Maschinen automatisch. So kannst du beispielsweise auch die Wickelgeschwindigkeit an den gemessenen Durchmesser anpassen lassen. Und für den Alltag gibt es auch physische Hardware-Buttons direkt am Gerät, damit du nicht für jeden Schritt ans Display musst.
Unsere komplette Control Software und inkl. Dokumentation & Schaltplänen liegen offen auf GitHub. So kannst du transparent nachvollziehen, was unter der Haube passiert und den Code bei Bedarf sogar forken und an deine eigenen Prozesse anpassen.
Was unseren Winder auszeichnet
Puller
Der Puller ist die erste Komponente, die das Filament zu fassen bekommt. Mit seinen federgelagerten Silikonrollen passt er sich jeder Filamentdicke an und greift mit so viel Grip zu, dass sogar eine Pistenraupe neidisch wird. Edelstahlkugellager und ein starker Nema Schrittmotor sorgen für reibungslose Arbeit.
Die Mechanik wurde komplett vereinfacht: Rollen tauschen und Filament einfädeln geht jetzt deutlich schneller und ohne große Mühe. Und der Puller übernimmt die Führung — du gibst einfach die gewünschte Abzugsgeschwindigkeit (in m/min) ein, den Rest regelt die Maschine. Spulachse und Traverse passen sich automatisch an und halten den Takt.

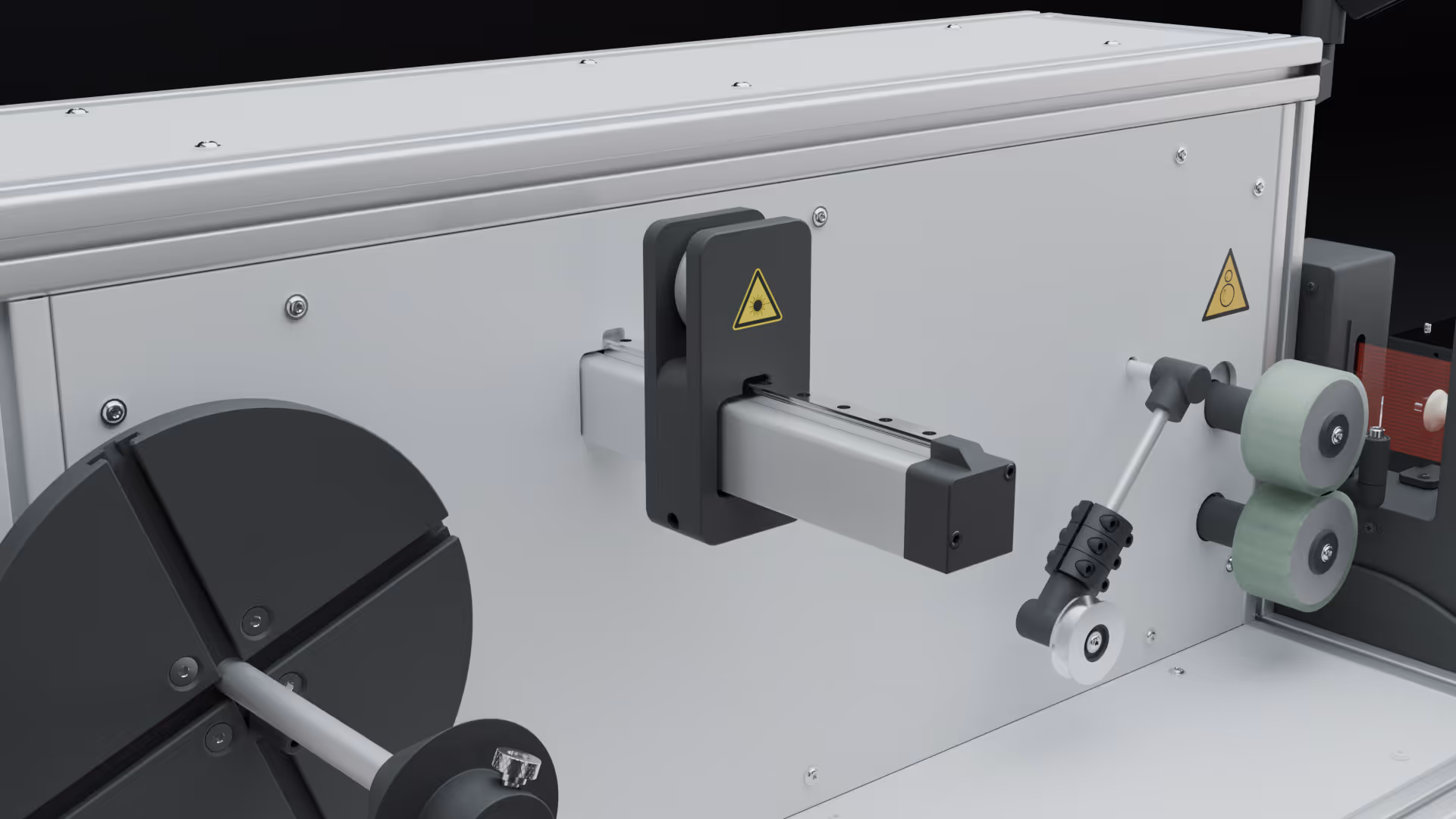

Filament Verteiler
Das F in Filamentführung steht für Präzision. Mit atemberaubender Genauigkeit bewegt sich unser integrierter Filament Verteiler, Schritt für Schritt nach rechts und links, quer über die gesamte Breite der Spule.
So garantiert der Winder Perfect Winding und ein kinderleichtes Einfädeln.

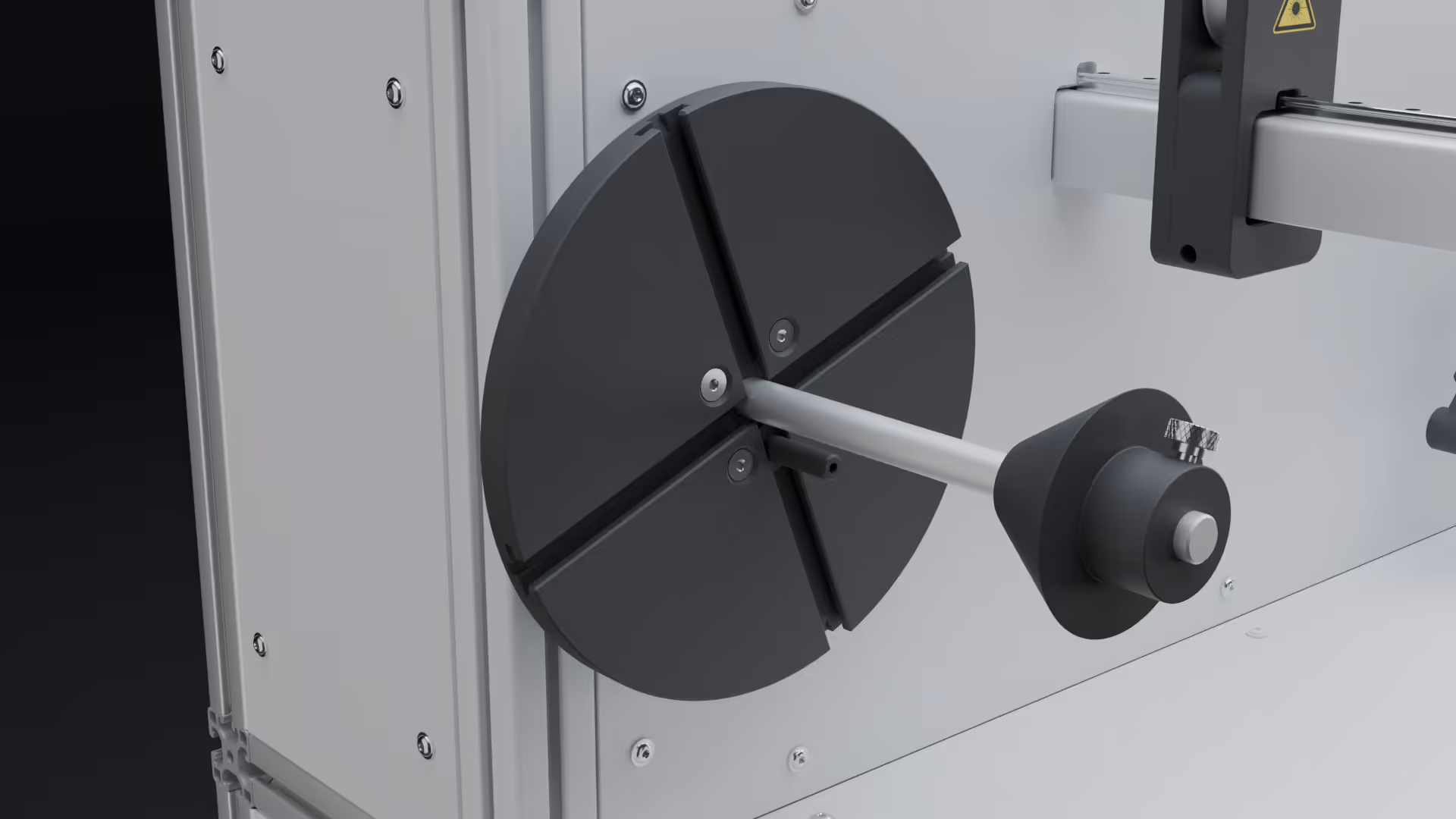

Spulachse
Die Spulachse ist das Herzstück des Winders — und jetzt flexibler denn je. Dank konischer Halterungen und einem verschiebbaren Mitnehmerpin lassen sich nahezu alle handelsüblichen Spulen einspannen, egal ob unterschiedliche Mitnehmerlöcher oder Spulendurchmesser.
Der flexible Drehteller zentriert die Spule automatisch und fixiert sie fest von beiden Seiten. Angetrieben wird die Achse von einem Motor, der mit der Software das Zusammenspiel mit Puller und Filament-Verteiler präzise steuert — damit jede Lage sitzt, wie sie soll.
Adaptive Geschwindigkeit
Winder und QiTech Lasermessung sprechen die gleiche Sprache — und reden ständig miteinander. Misst der QiTech Laser, dass das Filament zu dick wird, gibt er dem Puller sofort Bescheid. Ist das Filament zu dick, zieht der Puller schneller — ist es zu dünn, verlangsamt er. Klingt simpel. Steckt aber eine Menge Hirnschmalz dahinter.
Denn zwischen Puller und Laser liegen mehrere Meter Kühlstrecke. Wer blind draufloskorrigiert, übersteuert und bekommt Filament, das abwechselnd viel zu dick und viel zu dünn ist.
Wie aggressiv oder konservativ die Regelung eingreift, bestimmst du über einige Parameter in der QiTech Control Software: Das Ergebnis: konstante Toleranzen, weniger Ausschuss und eine Anlage, die sich selbst im Griff hat.

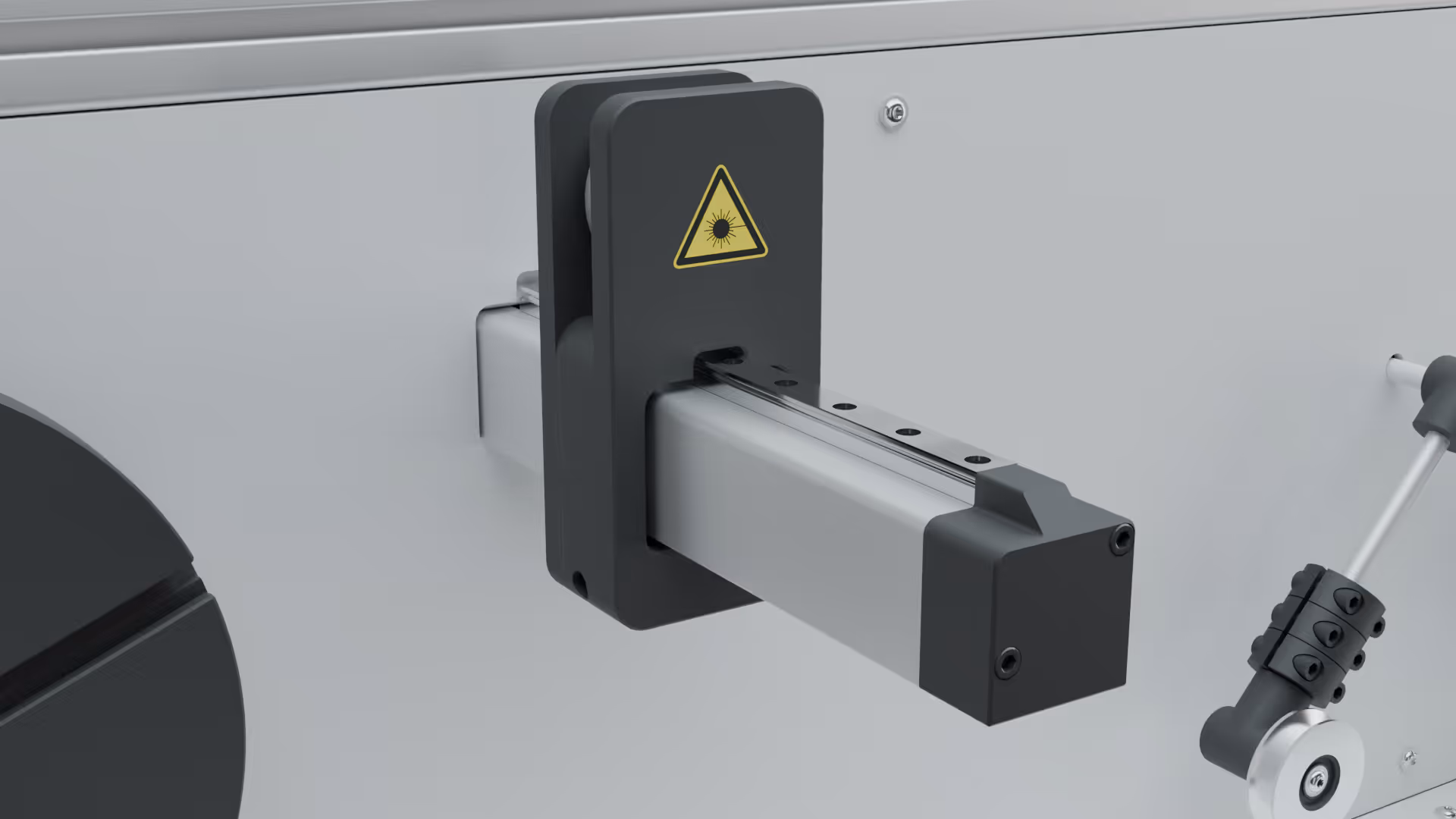

Laser
Mit dem integrierten Laser lässt sich der Winder millimetergenau auf jede Spule anpassen — ganz ohne Zusatzaufsatz.
Der Laser sitzt jetzt fest im Filament-Verteiler verbaut. Zur Kalibrierung fährst du den Verteiler einfach zur linken und rechten Spulenflanke — der Laserpunkt zeigt dir dabei genau, wo du bist. Die Spulenbreite wird direkt in die Software übernommen.
Das war's. Einmal eingerichtet, wickelt der Winder sauber von Kante zu Kante.
Von Grund auf überdacht
Professionelle Industrieklemmen statt USB-Eigenentwicklung — zuverlässiger und deutlich wartungsfreundlicher
Neue Traverse mit integriertem Laser für intelligente Filamentführung und einfache Kalibrierung auf deine Spulen
Physische Buttons für Start, Stop, Kalibrieren und Not-Aus für eine einfache Bedienung
Vereinfachter Puller — Filament einlegen und Rollen tauschen geht jetzt deutlich schneller
Smarte Software, die mitdenkt
Zentrales Touch-Display für Kontrolle über alle angeschlossenen QiTech Maschinen
Du musst nur die Abzugsgeschwindigkeit einstellen und die Spulengeschwindigkeit regelt sich über den Lastarm von selbst
Automatisches stoppen des Wickelvorgangs nach der gewünschten Meterzahl
Rückwärtsmodus zum einfachen Abspulen von Spulen
Koppelbar mit dem QiTech Laser für eine automatische Anpassung der Geschwindigkeit basierend auf dem gemessenen Durchmesser
Brauchst du mehr als den Standard-Winder? Kein Problem. Wir haben auch einen XL Winder für industrielle Anwendungen wie Kabel und Schläuche entwickelt — mit einer verstärkten 20-mm-Edelstahlachse, doppelter Lagerung und Geschwindigkeiten bis zu 50 m/min. Spulen bis 10 kg sind Standard, mehr ist auf Anfrage aber auch möglich. Und auch fürs Umwickeln von Materialien haben wir einen speziellen Umwickler mit einer aktiv gebremsten Seite für präzise Vorspannung und einer angetriebenen Seite enwickelt.
Wenn du noch spezifischere Wünsche hast, melde dich einfach bei uns!
Kontaktiere uns für ein Angebot!
Du kannst Milan unter der unten stehenden Nummer über Whats-App oder per SMS erreichen. Natürlich kannst du uns auch einfach per E-Mail kontaktieren. Ganz wie du willst :)
Wir liefern unsere Filament Line persönlich zu euch, helfen beim Aufbau und machen gemeinsam mit den Zuständigen einen Testlauf vor Ort!
